裂解炉是连续轮胎裂解设备中的核心装置，其整体外观结构看似简单，实则由各个系统组成，工艺考究。连续轮胎裂解炉按照架构可分为保温系统、内胆系统、转动系统组成。下面，河南东盈环资公司以几张图片为您展示连续轮胎裂解炉的结构图解，并详细介绍连续轮胎裂解炉的工作原理。

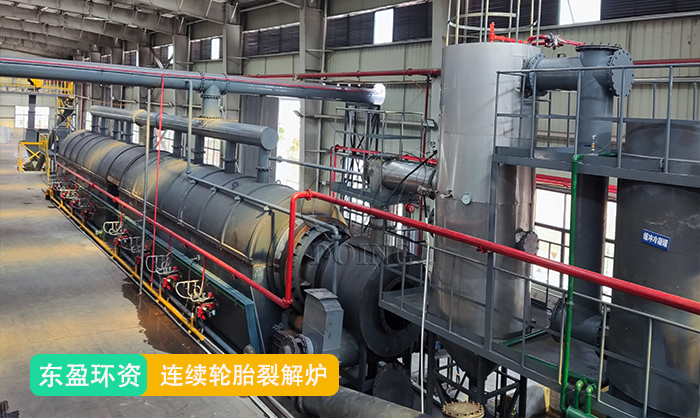

连续轮胎裂解炉

连续轮胎裂解炉的结构图解

• 保温系统

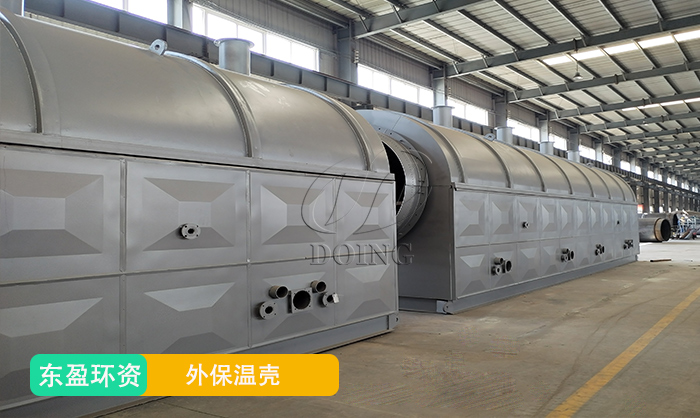

在连续轮胎裂解炉内胆的最外层便是保温系统。保温系统由保温外壳和保温材料组成，保温外壳制作工艺采用Q235钢板和钢筋槽拼接而成，首先一体焊接成型后再分割为上下两部分，保证外保温成型后的贴合面保持一致。保温材料分为内层保温材料和外层保温材料，内层为A级不燃材料耐火岩棉，外层材料为轻质浇注料、耐火水泥，以优良铝矾土和优良石灰为原料，耐火度不低于1580摄氏度，可起到jue热、保温、吸音和降噪等效果。保温外壳内部平铺760根挂钩用于连接耐火岩棉，岩棉上方加铁丝网固定岩棉，保证保温材料和外壳的贴合度。

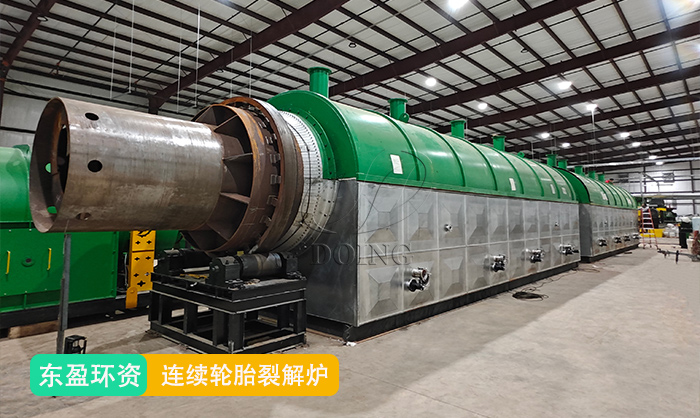

连续轮胎裂解炉

河南东盈环资的连续轮胎裂解炉中的外保温壳都是采用全包设计，一方面保温效果好，节省加热燃料；另一方面可保证工人操作的安全性，避免烫伤。保温系统一般都是先搭龙骨架，焊接上外面的外壳包围，之后再填充内外两层保温材料。正如下图所示：

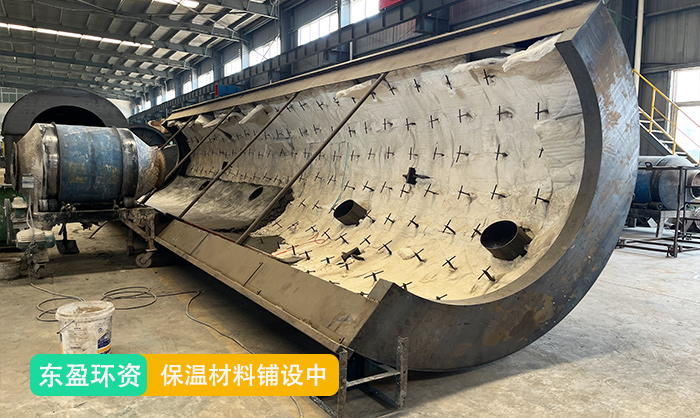

保温外壳保温材料铺设中

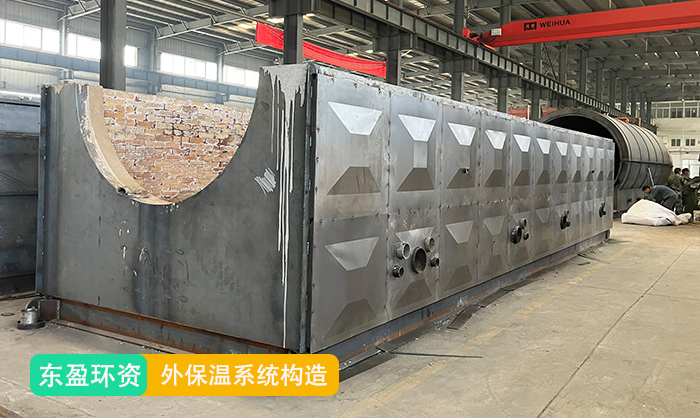

连续轮胎裂解炉外保温系统构造

• 内胆系统

内胆系统的外部结构由前后压力封头和筒体组成。内胆前后端封头全部采用的是椭球形封头，按照GB150钢制压力容器标准，制作方式为热旋压处理，改变钢板的力学性能，抗压能力更强，安全系数最高。封头是一次压制成型，封头外端有直筒段，里外都有加强筋，起到固定牢固的作用。筒体采用国标Q245R和Q345R专用锅炉板材质，耐高温耐腐蚀，抗疲劳强度大，使用寿命长。而且封头和筒体连接的地方全部采用全自动埋弧焊焊接工艺，预制焊接坡口，一面焊接，两面成型，焊缝的缝隙全部焊透，焊接质量确保达标，标准的焊缝宽度是炉板厚度的1.5倍。

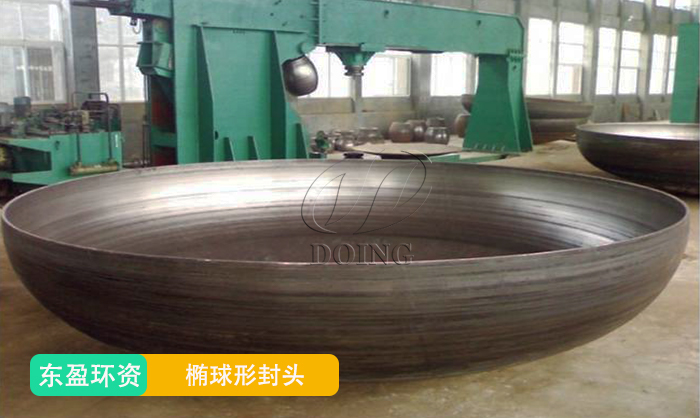

椭球形封头

东盈工人在焊接连续轮胎裂解炉过程中，都是先在里面进行点焊，给他起到固定作用，固定之后钢板两侧都先打开60度坡口，用全自动埋弧焊填充焊条，这样起到一个更好的牢固作用。正如下图所示：

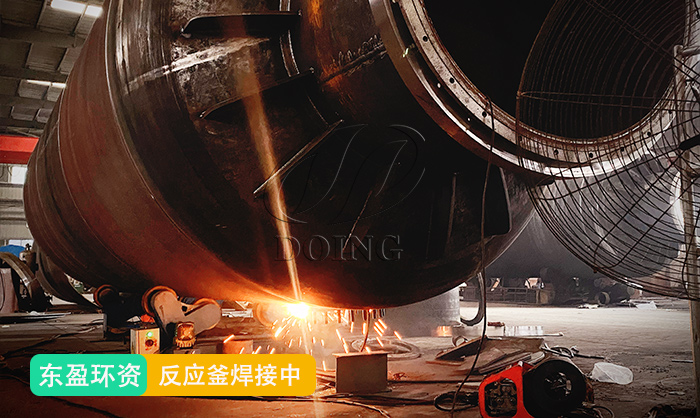

连续轮胎裂解炉焊接

内胆系统的内部结构主要设计了圆筒结构的旋转推进器，也就是螺旋刮板，通过这一导向装置促使物料从一端均匀地向另一端运行，从而完成整个操作。连续轮胎裂解炉属于内旋式设备，即设备形式是裂解炉外体不旋转，而是在裂解炉内部设置了螺旋刮板，将轮胎从进料口向出料口运行，轮胎在裂解中均匀前进并直接和传热的表面接触，受热均匀，在此过程开始受热裂解出油，裂解后的油气从出气口排出裂解炉，并不停地将碳黑通过输送机从出料口排出裂解炉。

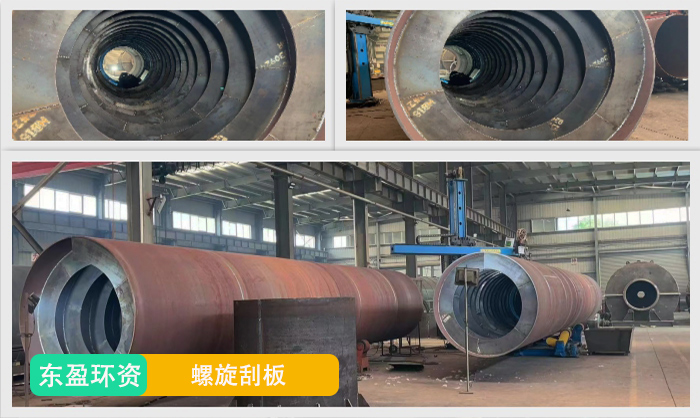

连续轮胎裂解炉内部螺旋刮板

此外，连续轮胎裂解炉炉胆比较长，采用两段式炉胆设计，中间连接处使用耐高温拖轮将炉胆进行托付。像是东盈公司的50吨的连续轮胎裂解炉炉胆长度在26米左右，一般像是裂解反应釜主要部件如炉胆（分为两节），保温罩底座和上盖，动力装置，托轮（三组），固定出渣段都在工厂预制完成后，分装发货后到现场再定位组装。而其它附件如进料部分绞龙，出渣部分绞龙及冷凝部分设备，烟气处理设备都提前制作完成到现场定位安装，平台支架等备料发货。

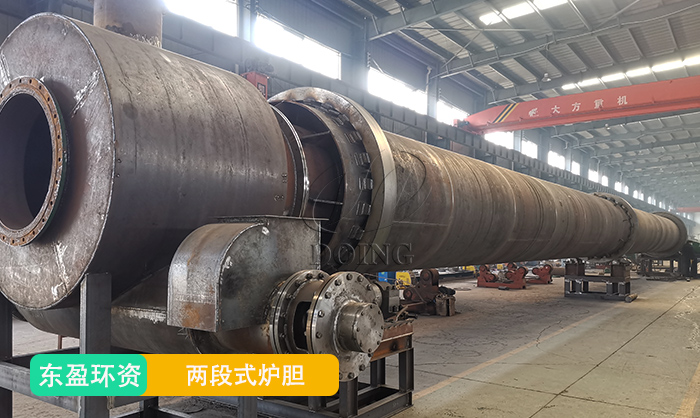

连续轮胎裂解炉炉胆

• 转动系统

转动系统主要由减速机、电机、齿轮组成，为保证轮胎加热裂解时内胆受热均匀，转动系统通过4kw减速机速比48.57，以150秒/圈速度带动齿轮，齿轮和炉胆相连接，以此带动炉子旋转，使内胆均匀受热，完成裂解过程。内胆前端进料口转动部分由2个拖轮和一套精钢导轨组成，导轨的设计，使拖轮和反应釜中间有10厘米的宽度，起到降温的作用，拖轮在运行过程中温度不会过高，有效保护了拖轮，并且高温油脂消耗少，没有烟，有助于环评验收。精钢导轨为一体铸钢构件，加工圆度误差为0.01mm，采用退火调质处理，硬度高增加导轨的耐磨度；且精钢导轨下面增加有垫片，起到安全隔热作用。

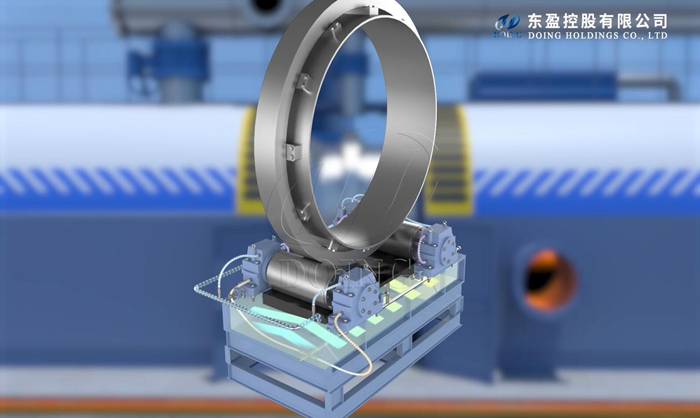

拖轮

内胆后端出气口的转动系统，除了和前端相同的优势以外，后拖轮增加了稳定槽处理，连续轮胎裂解炉在加热的过程中内胆受热会热胀冷缩，发生位移，因为后端冷却系统是固定的，所以必须采取措施对连续轮胎裂解炉后端进行固定，河南东盈公司采用后拖轮凹槽固定导轨的设计，通过稳定槽有效的把内胆的伸缩往进料口方向推进，避免后端和缓冲罐连接处伸缩出现漏气现象，增加设备的安全性。

连续轮胎裂解炉的工作原理

裂解，是指无氧气存在下，有机物质的高温分解过程，是能将一种高分子化合物转变成另外几种低分子化合物的分解过程。连续轮胎裂解炉就是采用低温热裂解工作原理，将橡胶制品中原树脂高聚物进行较彻底的大分子分解，使其回到低分子质量状态或单体态。废轮胎在受热时化学键的断裂是随机的，产生一定数目的碳原子和氢原子结合的低分子化合物，废轮胎中碳、氢元素含量很高，故对其进行热解可生成可燃性气体、油类和炭黑等物质。

连续轮胎裂解炉

更多关于连续轮胎裂解炉的工作原理内容，可读：废轮胎炼油的热解原理及影响因素
